Service Generator

Конструкция:

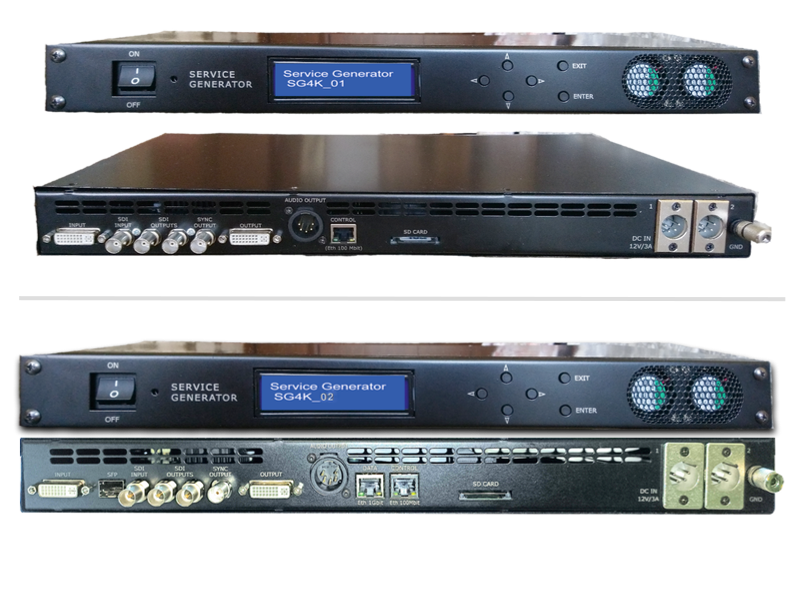

Устройство выполнено в стандартном корпусе размером 1U (для стойки 19') и питается от внешнего блока питания +12V.

На лицевой панели расположены ЖКИ индикатор режимов работы и кнопки управления: “UP”, “DOWN”, “LEFT”, “RIGHT”, “EXIT”, “ENTER”, а также выключатель сетевого питания.

Устройство выпускается в двух версиях: «SG4K_01» и «SG4K_02».

На задней панели приборов версии «SG4K_01» расположены разъёмы для входных сигналов (BNC, HDMI (разъём DVI)), разъёмы для выходных сигналов (2 BNC, HDMI (разъём DVI)), разъём интерфейса связи с персональным компьютером Ethernet_100 (RJ-45), два разъёма для подключения питания +12V (XLR-4pin).

На задней панели приборов версии «SG4K_02» расположены разъёмы для входных сигналов (BNC, HDMI (разъём DVI)), разъёмы для выходных сигналов (2 BNC, HDMI (разъём DVI)), разъём оптического интерфейса SFP (совмещены вход и выход), разъём интерфейса связи с персональным компьютером Ethernet_100 (RJ-45), разъём интерфейса IP входа и выхода Ethernet_1G (RJ-45, в данной модели является опциональным), два разъёма для подключения питания +12V (XLR-4pin).

Возможности:

- формирование испытательных сигналов (SDI, HDMI), в том числе и движущихся, для целей проверки функционирования телевизионных трактов в форматах HD и UHD (до 2160p(50/60/59)Hz).

- преобразование входного сигнала SDI в выходной сигнал HDMI или входного сигнала HDMI в выходной сигнал SDI с коррекцией временной базы с помощью кадрового синхронизатора.

- вложенный звук из входных сигналов переносится в выходной c привязкой временной базы аудио-сигнала (передискретизация). Предусмотрен выбор группы и стереопары вложенного звука во входном и выходном сигналах.

- интерфейс связи с персональным компьютером "Ethernet_100" для оперативного управления с помощью программы “DSCConfig”, а также обновления програмного и аппаратного обеспечения (программой FlashUpdate).

- встроенный плейер на SDCARD, позволяющий проигрывать видео клипы с разрешением UHD (2160p(50/60/59)Hz). При выборе на выходах прибора более низкого разрешения производится конверсия вниз встроенными аппаратными средствами. Запись видео клипов производится на SDCARD с помощью программы «Media Manager» в формате DAVC (проприетарный формат фирмы DVL).

- наложение дополнительных графических объектов. Кроме выбора источника видео сигнала на выходах (генератор испытательных сигналов или преобразователь форматов) и выбора испытательного сигнала, имеется возможность выбора дополнительных графических объектов, которые будут накладываться на выходное изображение:

1."Рамка";

2."Движущийся квадрат" (имеется возможность выбора цвета);

3."Таймер времени".

- выход тестового сигнала аналогового звука с возможность изменения частоты и уровня.

- выход сигнала внешней синхронизации. Предусмотрен выбор варианта выходного сигнала «SD black burst» или «HD tri-level sync».

- управление с передней панели с помощью кнопок и ЖК индикатора или от персонального компьютера с помощью программы “DSCConfig”.
